Лекція 2

Налаштування робочого

середовища документа. Команди програми

Загальні відомості

Кнопки, що дозволяють викликати розширену панель команд, помічені маленьким чорним трикутником в правому нижньому кутку.
Якщо ви не бачите на екрані кнопку, показану в описі команди, натисніть на видиму кнопку для введення потрібного типа об'єкту і виберіть шукану кнопку з розширеної панелі команд, що розвернулася.

Інструментальні панелі — для включення відображення на екрані служить команда Вид\ Панели инструментов, для активізації панелі вибирається відповідна кнопка на Компактній інструментальній панелі.
"Перелік інструментальних панелей (команди подані мовою оригіналу):

Ассоциативные виды
Вспомогательная геометрия
Вставка в текст
Выделение
Геометрия
Измерения (2D)
Измерения (3D)
Крепежные изделия
Обозначения
Параметризация
Поверхности
Пространственные кривые
Размеры
Редактирование
Редактирование детали
Редактирование сборки
Сопряжения
Спецификация
Таблицы и границы
Условные обозначения
Фильтры
Форматирование
Элементы листового тела

Скорочений опис панелей

Інструментальна панель Ассоциативные виды - панель, на якій розташовані кнопки виклику команд створення видів.

Інструментальна панель Вспомогательная геометрия
Панель, на якій розташовані кнопки виклику команд побудови допоміжних прямих і площин.

На панелі Вставка в текст розташовані кнопки виклику команд вставки в текст різних об'єктів.

Інструментальна панель Выделение
Панель, на якій розташовані кнопки виклику команд виділення об'єктів графічних документів. Панель доступна, якщо в документі вже створені які-небудь об'єкти.

Інструментальна панель Геометрия
Панель, на якій розташовані кнопки виклику команд побудови геометричних об'єктів.

Інструментальна панель Измерения (2D).
На ній розташовані кнопки виклику команд вимірювань при побудові пласких креслень. Доступна при роботі з кресленнями і фрагментами.

Інструментальна панель Измерения (3D)
Панель, на якій розташовані кнопки виклику команд вимірювань при роботи з ескізами при моделюванні деталей.

Компактна інструментальна панель Крепежные изделия
Включає наступні панелі з кнопками виклику команд бібліотеки:

Гвинти
Гвинти невипадні
Гвинти самонаріні
Гвинти настановні
Болти
Гайки
Шайби
Шайби стопорні
Шпильки

Інструментальна панель Обозначения
Панель, на якій розташовані кнопки виклику команд простановки позначень.

Інструментальна панель Параметризация
Панель, на якій розташовані кнопки виклику команд накладення зв'язків і обмежень на геометричні об'єкти.

Інструментальна панель Поверхности викликає кнопки команд побудови поверхонь.

Інструментальна панель Пространственные кривые
Панель, на якій розташовані кнопки виклику команд побудови просторових кривих.

Інструментальна панель Размеры
Панель, на якій розташовані кнопки виклику команд простановки розмірів.

Інструментальна панель Редактирование
Панель, на якій розташовані кнопки виклику команд редагування геометричних об'єктів.

Інструментальна панель Редактирование детали
Панель, на якій розташовані кнопки виклику команд редагування моделей деталей.

Інструментальна панель Редактирование сборки
Панель, на якій розташовані кнопки виклику команд редагування складальних моделей.

Інструментальна панель Сопряжения
Панель, на якій розташовані кнопки виклику команд сполучення компонентів збірки.

Інструментальна панель Спецификация
Панель, на якій розташовані кнопки виклику команд роботи із специфікацією.

Інструментальна панель Таблицы и границы
Панель, на якій розташовані кнопки виклику команд оформлення таблиці і редагування її конфігурації.

Інструментальна панель Условные обозначения
Панель, на якій розташовані кнопки виклику команд створення умовних позначень.

Інструментальна панель Фильтры
Панель, на якій розташовані кнопки виклику команд фільтрів об'єктів.

Інструментальна панель Форматирование
Панель, на якій розташовані кнопки виклику команд форматування тексту.

Інструментальна панель Элементы листового тела
Панель, на якій розташовані кнопки виклику команд побудови листового тіла.

Панель Вспомогательная геометрия (схожа на інструментальну панель, але видно одну кнопку)
Містить кнопки виклику команд побудови конструктивних осей і площин.
Кнопки на панелі згруповані по типах дій, які вони викликають: група кнопок для побудови конструктивних площин й група кнопок для побудови конструктивних осей.

Команди Вспомогательная геометрия:
Вісь через дві вершини
Вісь на перетині площин
Вісь конічної поверхні
Вісь через ребро
Зміщена площина
Площина через три вершини
Площина під кутом до іншої площини
Площина через ребро і вершину
Площина через вершину паралельно іншої площини
Площина через вершину перпендикулярно ребру
Нормальна площина
Дотична площина
Площина через ребро паралельно/перпендикулярно іншому ребру
Площина через ребро паралельно/перпендикулярно грані
Лінія роз'єму (доступна тільки в режимі редагування деталі)

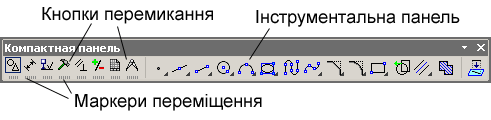

Компактная инструментальная панель
Панель, на якій розташовані кнопки перемикання між Інструментальними панелями і кнопки самих Інструментальних панелей.
Склад Компактної панелі залежить від типу активного документа.

Активізація Інструментальних панелей проводиться за допомогою кнопок перемикання.
Зауваження
Активізація Інструментальних панелей, що входять до складу Компактної за допомогою меню неможлива.
Ви можете змінювати склад Компактної панелі. Поряд з кнопками перемикання знаходяться маркери переміщення. Щоб витягнути з Компактної панелі яку-небудь Інструментальну панель, "перетягніть" відповідний їй маркер мишею за межі Компактної панелі.

Панель Вид
Панель, на якій розташовані кнопки виклику команд настройки відображення активного документа.
Набір полів і кнопок панелі Вид залежить від того, який документ активний.

Панель Вид при роботі з моделями

Панель свойств
Панель властивостей служить для управління процесом виконання команди.
До складу панелі властивостей входять:

Заголовок
Панель спеціального управління
Вкладки
Область вибору вкладки

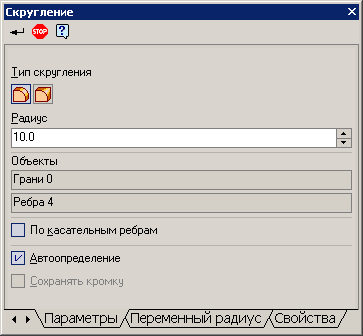

Панель властивостей при виконанні скруглення

Панель текущего состояния
Панель, на якій відображаються параметри поточного стану активного документа. Набір полів і кнопок Панелі поточного стану залежить від того, який документ активний.
Для включення відображення її на екрані служить команда Вигляд - Панелі інструментів - Поточний стан.
Панель поточного стану при роботі з графічними документами

Стандартная панель
Панель, на якій розташовані кнопки виклику команд стандартних операцій з файлами і об'єктами.

Панель Ориентация

Дозволяє змінити поточну орієнтацію моделі.
Для виклику команди виберіть її назву з меню Вид або натисніть кнопку Орієнтація на панелі Вид.
На екрані з'явиться діалог орієнтацій моделі, в якому можна змінити поточну орієнтацію на стандартну або призначену для користувача орієнтацію із списку, а також зберегти поточну орієнтацію в список.

Іншим способом завдання потрібної орієнтації моделі є вибір потрібної команди з меню кнопки Ориентация .

Команди цього меню можна розташувати у вигляді кнопок на окремій панелі і помістити її в будь-якому зручному місці. Для цього "перетягніть" меню кнопки Ориентация мишею за заголовок в будь-якому напрямі. Буде сформована однойменна панель.
Зауваження. Панель Ориентация не містить кнопки для завдання призначених для користувача орієнтацій моделі.
Зверніть увагу на відмінність панелі Орієнтація від решти інструментальних панелей: склад і порядок кнопок на ній змінити неможливо.

Прив'язки

В процесі роботи над документами (звичайно графічними) часто виникає необхідність точно встановити курсор в різні характерні точки елементів, іншими словами, виконати прив'язку до точок або примітивів.

КОМПАС-3D надає найрізноманітніші можливості прив'язок до характерних точок (перетин, граничні точки, центр і т.д.) і об'єктів (по нормалі, по напрямах осей координат). Всі варіанти прив'язок об'єднані в меню, яке можна викликати при створенні, редагуванні або виділенні графічних об'єктів натисненням правої кнопки миші (тобто за допомогою контекстного меню). Прив'язку можна також виконувати за допомогою клавіатури.
Залежно від вибраного варіанту прив'язки змінюється зовнішній вигляд курсора. Форма і розмір курсора можуть бути настроєні користувачем у відповідному діалозі.
Ви можете встановити різні комбінації прив'язок, що діють за умовчанням (глобальні прив'язки) в діалозі настройки глобальних прив'язок.

Це меню виводиться на екран при натисненні правої кнопки миші під час виконання різних команд створення і редагування графічних об'єктів. Локальна прив'язка — одноразова. Список можливих прив'язок:

Для прив'язки встановіть курсор так, щоб характерна точка об'єкту, яку потрібно захопити, знаходилася усередині пастки курсора. Після цього зафіксуйте курсор натисненням лівої кнопки миші або клавіші <Enter>.
Розмір пастки курсора можна змінити в діалозі настроювання курсора.

Команда Ближайшая точка
Дозволяє виконати прив'язку до найближчої характерної точки об'єкту (наприклад, до початкової точки відрізка, центру або квадранта кола), до кутових точок таблиці основного напису або до точки початку поточної системи координат.

Команда Середина
Дозволяє виконати прив'язку до середини об'єкту або до середини сторони внутрішньої рамки листа креслення. Увага: при вказівці на коло відбудеться прив'язка до лівої квадрантної точки.

Команда Пересечение
Дозволяє виконати прив'язку до найближчого явного перетину об'єктів (тобто осі не подовжуються).

Команда Касание
При виборі даного способу прив'язка виконуватиметься так, щоб створюваний об'єкт (відрізок, дуга і т.п.) торкався вказаного об'єкту в точці, найближчій до поточного положення курсора. Ця прив'язка не може бути першою, наприклад, не можна створити відрізок, який би торкався двох кіл.

Команда Нормаль
При виборі даного способу прив'язка виконуватиметься так, щоб створюваний об'єкт (наприклад, відрізок) розташовувався перпендикулярно вказаному об'єкту.

Команда По сетке
Дозволяє виконати прив'язку до найближчої точки допоміжної сітки. При цьому зображення самої сітки на екрані може бути вимкнене. Заздалегідь необхідно вказати крок сітки.

Команда Выравнивание
При виборі даного способу прив'язки виконуватиметься вирівнювання точки об'єкту, що вводиться, за іншими характерними точками, а також по останній зафіксованій точці. Останньою зафіксованою точкою вважається не тільки точка, вказана при виконанні якої-небудь команди, але і точка, в яку курсор був встановлений за допомогою клавіатурної прив'язки.
Наприклад, ви намалювали відрізок. Останньою зафіксованою точкою є його кінцева точка. Якщо тепер за допомогою комбінації клавіш <Shift>+<5> прив'язатися до середини цього відрізка, то середина стане останньою зафіксованою точкою, і при переміщенні курсора фантомні лінії вирівнювання проходитимуть через середину відрізка.
Вирівнювання виконується без урахування кута нахилу локальної системи координат.
Колір відображення фантомних ліній вирівнювання відповідає кольору, встановленому для збільшеного курсора.

Команда Угловая привязка
При виборі даного способу прив'язки курсор переміщатиметься щодо останньої зафіксованої точки під кутами, кратними вказаному при настройці прив'язок значенню.
Наприклад, при настройці прив'язок значення кроку кутової прив'язки встановлене рівним 15°. Тоді в результаті дії кутової прив'язки курсор переміщатиметься уподовж прямих, що проходять через останню зафіксовану точку, під кутами 15°, 30°, 45°, 60°, 90°, 105° і т.д. Відлік кутів ведеться в поточній системі координат. За умовчанням крок кутової прив'язки рівний 45°.

Команда Центр
Дозволяє виконати прив'язку до центральної точки кола, дуги або еліпса.

Команда Точка на кривой
Дозволяє виконати прив'язку до найближчої точки вказаної кривої.

Стиль. Різновиди стилів і їх зберігання

Стиль - це набір властивостей об'єкту, що впливають на його відображення. Наприклад, стиль точки включає зовнішній вигляд символу, яким малюється точка, а також колір.
У КОМПАС-3D передбачено призначення стилів для трьох груп креслярських об'єктів:

• ліній (кривих)
• штрихувань
• точок

Крім того, можна використовувати текстові стилі при введенні окремих написів на кресленнях і при створенні текстово-графічних документів.
У складі КОМПАС-3D поставляються готові системні стилі точок, ліній і штрихувань. Вони зберігаються безпосередньо в коді програми. Стилі, які створюються користувачем в процесі роботи, можуть зберігатися в різних місцях.
Якщо стиль створювався в документі, то він буде збережений безпосередньо у файлі цього документа. Крім того, стилі можна створити і зберегти в бібліотеці стилів. Надалі при роботі з документом можна підключити цю бібліотеку і вибрати з неї потрібний стиль.
Використання бібліотек стилів забезпечує велику гнучкість в роботі з документами. Проте слід пам'ятати, що якщо ви використовуєте в кресленні стилі ліній або штрихувань із зовнішніх бібліотек, то для коректного відображення цього креслення на другом комп'ютері потрібно буде скопіювати туди і ці бібліотеки.
Файли бібліотек стилів ліній мають розширення lcs, стилів штрихувань - lhs, стилів текстів - lts.

Стиль лінії

Стилі ліній (відрізків, дуг, кіл, сплайнів і т. д.) можуть бути системними, тобто доступними в будь-якому документі, або призначеними для користувача, створеними користувачем в якому-небудь конкретному документі. До системних відносяться наступні стилі лінії:

Діалог вибору стилю лінії дозволяє вибрати стиль для показу об'єкта.

Для зручності пошуку і вибору зовнішній вигляд стилю відображається в спеціальному вікні перегляду.
Для зміни параметрів вже існуючих стилів ліній використовуйте команду Сервис\ Стили линий....

Настроювання параметрів штрихування

Настроювання параметрів штрихування проводиться на вкладці Штриховка Панели свойств.
Із списку Стиль можна вибрати стиль штрихування (метал, камінь, дерево і т.п.).

У поле Шаг можна ввести або вибрати із списку крок штрихування, а в полі Угол — кут нахилу ліній. У поле Ширина можна ввести ширину смуги штрихування. Поля Шаг, Угол, Ширина доступні залежно від вибраного стилю штрихування.

Клацання на рядку Другой стиль дозволяє вибрати стиль із зовнішньої бібліотеки, або із сформованого користувачем набору, або один із стилів, що зберігаються в документі. Можливо також створення нового стилю штрихування.
Перемикач Штриховка сборки дозволяє вказати спосіб штрихування сусідніх деталей зборки: в один бік або з поворотом на 90 градусів.

Одним з системних стилів є заливання кольором. Цей стиль зручно використовувати для зачернення перетинів тонкостінних тіл, прокладок і т.п., а також у випадках, коли потрібно одержати область якого-небудь кольору (наприклад, при створенні плакатів).

Вибір стилю точки

Системою передбачені наступні стилі точок: допоміжна точка, хрест, зірка, круг, квадрат, трикутник, конверт, плюс тонкий, плюс основний.

За умовчанням створюються точки із стилем Вспомогательная. Для зміни поточного стилю показу точок скористайтеся списком Стиль на Панелі властивостей.
Порада. Вибираючи стиль точки, пам'ятайте, що допоміжні точки можна видалити однією командою, навіть не виділяючи їх. Якщо точки, що вводяться вами, служать не для допоміжних побудов і не повинні видалятися разом з допоміжними елементами, використовуйте будь-який стиль точки, окрім Вспомогательная.

Використання стилю при введенні об'єкту

Після того, як викликана команда створення креслярського об'єкту (наприклад, команда створення відрізка), на Панелі властивостей з'являється поле із списком Стиль.
За умовчанням новому об'єкту призначається поточний стиль, який був встановлений при виконанні попередніх команд. Зовнішній вигляд цього стилю показаний у відповідному полі.
Якщо потрібно змінити стиль створюваного об'єкту, розкрійте список Стиль і виберіть потрібний варіант. При виборі варіанту Другой стиль на екрані з'явиться діалог, в якому ви можете вибрати додаткові стилі із списку системних, або із зовнішньої бібліотеки, або із сформованого користувачем набору.
В процесі введення об'єкту ви можете неодноразово змінювати його стиль, використовуючи поле управління стилем.
